Система автоматизированного частотно-регулируемого привода для буровой установки

Специалистами компании К5, по запросу ООО “МУБР”, была разработана система автоматизированного частотно-регулируемого привода для модернизации буровой установки ЭК-БМ грузоподъемностью 200 тонн. В комплект АЧРП вошли модули КТУ и НКУ, кабина бурильщика, системы видеонаблюдения, громкоговорящей связи и АСУ БУ.

Для надежной, бесперебойной работы преобразователей частоты специалисты К5 смоделировали систему климат-контроля в модуле КТУ в специализированном программном обеспечении.

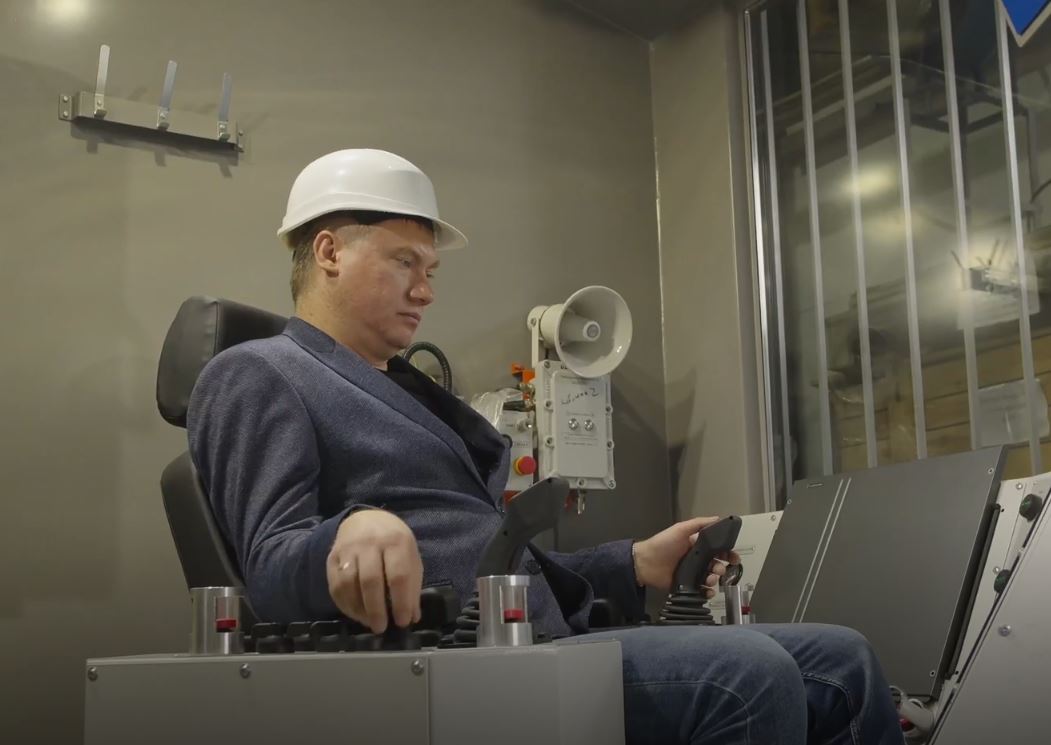

Кроме того, в рамках модернизации буровой установки была спроектирована и изготовлена кабина бурильщика. Кабина выполнена во взрывозащищенном исполнении с ударостойким многокамерным стеклом.

Смотреть видео

Характеристики оборудования

  • КТУ:
  • Подводимое напряжение:
  • — к частотным преобразователям
    0,69 кВ, 50Гц
  • — к вспомогательным механизмам
    0,4 кВ, 50Гц
  • Мощность подключаемых электродвигателей
    4х1200
  • Приточный, осевой вентилятор
    Канальный инверторный с наружным и внутренним блоками
  • НКУ:
  • Подводимое напряжение:
  • — к трансформаторам
    6,0 кВ, 50Гц
  • — от трансформатора 1600 кВА к основным потребителям НКУ
    0,4 кВ, 50Гц
  • — от трансформатора 3200 кВА к панели подключения
    0,6 кВ, 50 Гц
  • 2 вытяжных, осевых вентилятора:
  • — мощность двигателя
    0,25 кВт
  • — расход воздуха максимальный (одного вентилятора), тыс.м 3 /ч
    1,7–2,4
  • — частота вращения, об/мин
    1500
  • Кабина бурильщика:
  • Климатические условия, мин/макс, ⁰С
    от-45⁰ до +40⁰ С
  • Электрооборудование
    Взрывозащищенное
  • Остекление
    Стеклопакет 36мм с бронированной пленкой
  • Привод стеклоочистителей
    Электрический
